GA/T 1499-2018 《卷帘门安全性要求》解析(一)

GA/T 1499-2018 《卷帘门安全性要求》解析(一)

卷帘门的应用范围很广,在营业场所、展览馆、陈列室、车库、贵重物品交易场所、店铺等重要场所都有广泛应用,对产品的安全性能要求比较高,是一种非常重要的安全防范产品。卷帘门虽然有建筑行业标准JG/T 302-2011《卷帘门窗》,但该标准不适用于具有防盗性能要求的卷帘门。因此,有必要制定一个标准来规范有防盗安全要求的卷帘门产品。2014年7月,公安部科技信息化局下达行业标准制订计划。在全国安全防范报警系统标准化技术委员会实体防护设备分技术委员会(SAC/TC100/SC1)的精心组织下,编制组在收集了大量试验数据的基础上形成了本标准,由公安部科技信息化局于2018年9月1日发布,2019年1月1日实施。本文结合JG/T 302,对GA/T 1499-2018进行全面介绍,帮助读者理解标准。


一、标准规定的范围

GA/T 1499-2018《卷帘门安全性要求》是在JG/T 302-2011《卷帘门窗》的基础上,从结构和性能等方面突出产品的安全性,因此标准沿用了JG/T 302中规范的术语、定义及相关技术要求,在文中只规定了与卷帘门安全性相关的内容,本标准适用于卷帘门安全性方面的设计、生产、检验和验收。

二、产品组成

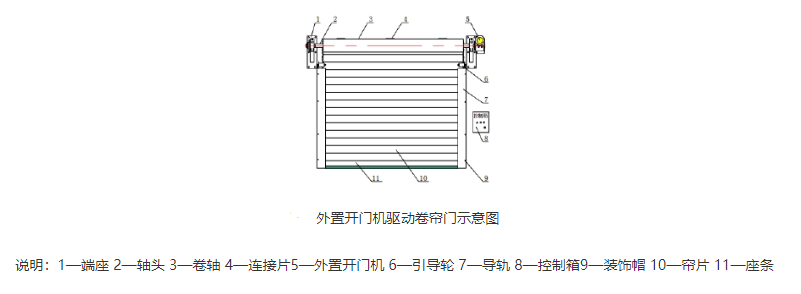

卷帘门是由导轨、卷轴、卷帘、驱动装置、锁具等组成的安装在建筑洞口上的门,一般卷帘门有弹簧驱动卷帘门、管状电机驱动卷帘门、外置开门机驱动卷帘门、曲柄摇杆驱动卷帘窗、手拉/手摇皮带卷帘门、快速卷帘门等多种形式。作为具有防盗安全要求的卷帘门,一般采用外置开门机驱动卷帘门。门体的结构如下图所示。

1.导轨

导轨是用于限制卷帘运动轨迹、引导运动方向的部件。导轨的长度尺寸公差应小于等于2mm,直线度应小于等于1.5/1000且全长的直线度应小于等于3/全长,导轨与水平面的垂直度小于等于5mm。导轨与墙体固定件间距应小于等于500 mm。这样,才能保证卷帘门安装的牢固性及卷帘在导轨内运行的平稳性。

2.卷轴

卷轴是卷帘门启闭过程中卷曲中心,卷轴的长度尺寸公差应小于等于3mm,直线度不大于1.5/1000,卷轴与水平面的平行度应小于等于3mm。卷轴及其它钢制零件的表面应进行镀锌、涂漆或静电粉末喷涂处理,镀锌层厚度不应小于 8μm, 涂漆层不应小于 15μm,静电粉末喷涂膜厚不应小于 40μm。这样才能保证其耐久性,卷曲运动中灵活自如,卷帘门启闭平稳、顺畅。

3.帘体

帘体是由多个相互连接的帘片组成的组件,帘片则是卷帘的基本组件,安装在帘体末端的辅助构件称为座条。为防止帘体上下相邻帘片相对侧移,在帘片两端安装一种叫侧扣的专用零件。帘片的长度公差应小于等于2mm,直线度应小于等于1.5/1000且全长的直线度应小于等于3/全长;座条与水平面的平行度应小于等于5mm。帘片嵌入导轨中的深度应大于等于45mm。帘片结构,一般采取带加强筋的空腔帘片中间穿插钢筋的加固方式以达到防暴力破坏要求。

4.驱动装置

卷帘门的驱动方式有两种,包括手动(包括弹簧驱动、曲柄摇杆驱动及皮带驱动)和电动。手动卷帘门是仅使用手动方式实现启闭,启闭应平稳、顺畅,其启闭操作力应小于等于260 N。电动卷帘门是除手动以外,还具备使用控制系统和电机实现启闭的卷帘门。在主电源断电时,应能手动开启卷帘门。

电动卷帘门,因为其使用方便而受到社会的青睐。2014年3月31日,中国银行业协会安全保卫专业委员会在《关于对营业网点使用电动卷帘门存在安全隐患的风险提示》(2014年第2期)中提出,当时的电动卷帘门因管理、产品的技防漏洞等存在一定安全风险,建议银行营业网点不宜使用网格及带透明视窗的卷帘门,从电路反馈、钥匙掌管、卷帘门的安装等角度要求,全面提升卷帘门的安全性。GA/T 1499-2018标准解决了以往卷帘门上的风险,要求其运行速度应小于等于 0.5 m/s,制动装置灵敏,运行过程中能在任何位置停止;卷帘门启闭至上、下限位置时应自动停止,重复精度不大于 10㎜;开门机具有过热保护功能;电机和控制系统应满足JG/T 411的相关要求。

5.锁具

卷帘门上应加装防盗锁具,启闭应灵活、可靠。 丙级和丁级卷帘门的防盗锁具应符合GA/T 73—2015中A级及以上要求;甲级和乙级卷帘门的防盗锁具应符合GA/T 73—2015中B级及以上要求。配电子锁的,电子锁具应在符合机械锁具要求的前提下,还应符合GA 374中B级的有关要求。且应于防护区域一侧安装,防护区域外使用普通手工工具、便携式电动工具应不能拆卸。使用地钩式安装的防盗锁,使用过程中应加强对地面开口的安全防护措施。
