快速卷帘门的构造及安装要点

防火快速卷帘门的构造及安装要点

防火快速卷帘门一般安装在洞口外侧,其具有防风沙、防盗等功能。卷帘箱一般安装在门的上部,内置电动机。电动机的安装方式有侧挂式、吊挂式和卧式。卷帘箱外罩既可做成方形,也可做成圆弧形。


防火快速卷帘门安装施工要点:

1.预留洞口。防火快速卷帘门的洞口尺寸,可根据3M,模数制选定。一般洞口宽度不宜大于5m,洞口高度也不宜大于5m。

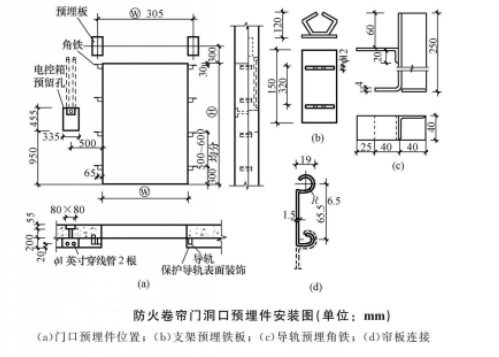

2.安装预埋件。防火快速卷帘门洞口预埋件的安装如下图所示。


3.安装与调试。防火快速卷帘门安装与调试的程序如下:

⑴按设计要求检查卷帘门的规格、尺寸;测量洞口尺寸是否与卷帘门安装需要的尺寸相符;检查导轨、支架的预埋件数量、位置是否正确。

⑵在洞口两侧弹出快速卷帘门导轨的垂线及卷简的中心线。

⑶将垫板电焊在预埋铁板上,用螺钉固定卷筒的左右支架,安装卷筒。卷筒安装后应转动灵活。

4.安装减速器、传动系统和电气控制系统,并空载试车。

5.将事先装配好的帘板安装在卷筒上。

6.安装导轨。按图纸规定位置,将两侧及上方导轨焊牢于墙体预埋件上,并焊成一体,各导轨应在同一垂直平面上。

7.试车。先手动试运行,再用电动机启闭防火快速卷帘门数次,调整至无卡住、阻滞及异常噪声等现象为止。全部调试完毕,安装防护罩。
