工业滑升门扭簧的设计研究现状

工业滑升门扭簧的设计研究现状

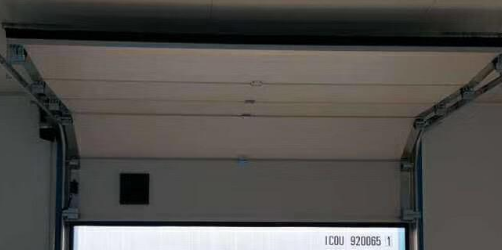

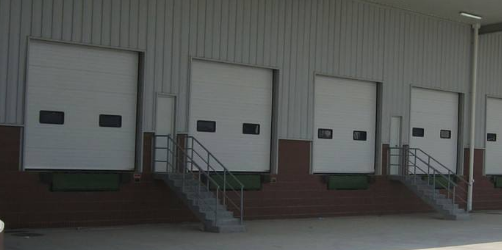

工业滑升门是目前国内外被广泛用于电商、地产、物流、高端工业厂房领域的一种工业用门。其主要的工作原理是利用扭转弹簧来承担门体的重量,然后通过手动或电动的方式收放通过线轮与门体联结的钢丝绳来平稳地向上拉起门体或向下放下门体。可以说扭簧在其中起着至关重要的作用,即实时地平衡门体重量。若弹簧的扭矩大于由门体重量产生的力矩,门体将不能够被自然放下;反过来,若扭簧提供的力矩小于由门体重量产生的力矩,向上拉升将会非常困难,而且可能会出强烈的颤振现象。因此,对工业滑升门扭簧的设计进行研究具有重要意义。


事实上,国内外对普通圆柱螺旋扭转弹簧的设计理论已经有了很深的研究。在80年代,国内就已经出版过专门的《弹簧设计手册》来介绍各类弹簧的工作原理和设计准则。《机械设计手册》中对弹簧材料选择、弹簧设计也有过明确的规定。在这些已有的弹簧设计准则中,载荷条件都是直接给定的。因此这些手册对于国内很多员工在阅读和理解上都有一定的困难。在工业滑升门实际生产设计研究工作中,设计人员特别是非专业的工作人员有时很难直接从实际问题中将这些条件抽象出来。例如,在进行滑升门专用扭簧的设计时,由于滑升门的实际工作方式等因素都是多变的,设计人员很难准确的得到弹簧设计的载荷条件和其他边界条件,因此许多国内外的滑升门公司均对滑升门专用扭簧的设计进行了研究和探索。

Alcomex Veren b.v设计了一种基于Excel的滑升门扭簧计算软件,其工作原理未知。德国的Doco门业提供了一种网页版的工业滑升门扭簧计算程序,以供客户通过网页来计算适用Doco门业所需的扭簧。据悉,惠州富鸿门业研发了一种基于 Excel 的滑升门专用扭簧计算程序。与常规设计计算思路不同的是,该Excel程序中首先预置了一系列规格的扭簧,用户输入工业滑升门的尺寸、重量和滑升方式后,程序自动计算力矩等条件,然后通过用已有扭簧组合后来匹配计算得到的力矩条件的方式挑选合适可用的扭簧。
