大跨度柔性门的主要结构组成

大跨度柔性门的主要结构组成

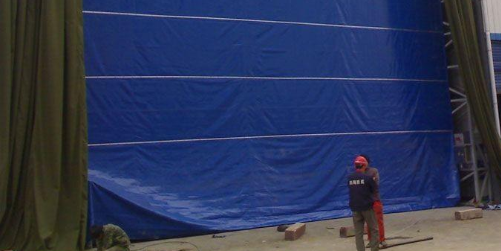

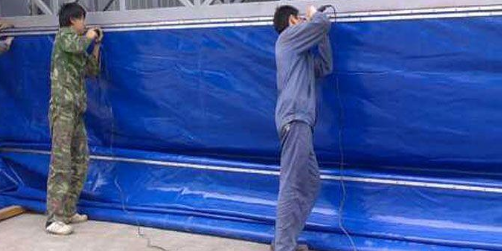

大跨度柔性门的组成结构主要包括起升机构、竖向导轨机构、框架运行机构和保距绳索等。框架结构由门内横档桁架及门内底框桁架组成,单层门内横挡桁架上下层间距为1900mm,作用是保持绳索通过铝合金压制接头进行软连接;大跨度柔性门有16层单片门内横挡桁架,其中每两层门内横挡桁架之间通过26根保持绳索相连;桁架两侧采用pvc面料用压条及螺钉固定在桁架结构的弦杆两侧。


起升机构:大跨度柔性门的起升机构由变频电动机、M系列垂直轴减速机、制动器、卷筒组、动滑轮组、定滑轮组、平衡滑轮组、导向滑轮组、钢丝绳及电器控制系统组成。

竖向导轨机构:大跨度柔性门的竖向导轨机构由四组水平轮组来控制每层门内横挡桁架,并将PVC面料承受得风载荷将力传递至桁架结构上,保证轨道内上、下正常运行。水平轮组是由偏心轮轴、特种轴承、圆螺母和支架等组成的。

框架运行机构:大跨度柔性门的框架机构由四组车轮组和四组水平轮组组成。车轮组通过在轨道内运行,将PVC面料承受风载荷传递到桁架结构上,导致桁架结构产生变形,然后依靠蝶形弹簧来补偿。

门内横档桁架:大跨度柔性门的门内横档桁架由高强度铝合金型材组成,结构分弦杆和腹杆两类,二者之间采用MIG焊接工艺进行焊接。

门内底框桁架:大跨度柔性门的门内底框桁架结构上分为上弦杆、下弦杆、水平弦杆、斜腹杆和垂直腹杆等部分,彼此之间采用MIG焊接工艺进行焊接,节点处加强处理。另外,所有桁架结构都是采用的高强度铝合金型材制作,不仅提升了大跨度柔性门的整体强度,还大大减轻了其重量。
