简述钢索式柔性门的结构组成
简述钢索式柔性门的结构组成

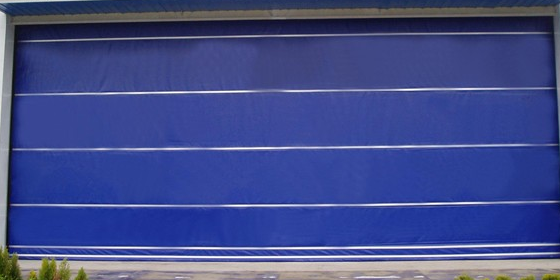

钢索式柔性门其结构由门架(立柱横梁导轨)门结构(底梁单层水平桁架面料)起升机构(电机滑轮组、钢绳、保距索)组成。单层水平桁架间距为750mm,由保距索定距软连接,每两片单层水平桁架有18根保距索相连,两面帆布或PVC面料用螺钉及压条固定在单层水平桁架两侧,风载荷作用在帆布上传递给单层水平桁架,再传递给立柱。
钢索式柔性门是依靠一套起升机构来实现大门的开启关闭。上升时起升机构通过钢丝绳定滑轮吊起底梁,单层水平桁架一片片叠落在底梁上。下降时水平桁架间距由保距索保持。在钢索式柔性门起升机构上装有两套液压推杆制动器及一套高度限位器,起升机构固定在横梁上,钢丝绳末端装有传感器,当发生钢丝绳突然断裂时,装在大门轨道两侧的锥形弹簧夹紧装置接受讯号并动作防止大门跌落,以免发生事故,保证柔性门安全使用。保距索将各单层水平桁架以及底横梁连成一体,保证单层水平桁架间一定距离(一般为750mm,因面料宽幅为1500mm) ,保距索的上端挂在钢索式柔性门的上横梁上,底横梁通过卷扬机构定滑轮,使钢丝绳达到升降开闭大门的目的。
钢索式柔性门的横梁及水平框架采用桁架结构,材料用方管,大大减轻了大门的重量。其升降部分重量14.3t,开启跨度为21m;起升高度可达17m,起升速度可达2m/min;滑轮组倍率为2,钢丝绳直径为13mm,安全系数n=6.6。因为钢索式柔性门的跨度大、迎风面积大,所以其结构设计时,除上横梁要承受得起门自重外,主要考虑的是单层水平桁架因自重引起的桡度及风载传递给它的水平方向的力。
